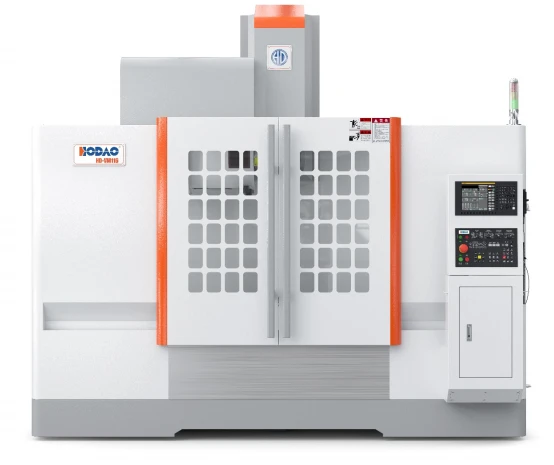

मल्टी-फंक्शनल वर्टिकल मशीनिंग सेंटर
इसे ऊर्ध्वाधर मशीनिंग केंद्र परिवार में "बड़े भाई" के रूप में सोचें। यह मानक मॉडलों की तुलना में बड़े वर्कपीस को संभालता है: X 1100 मिमी, Y 600 मिमी, Z 600 मिमी यात्रा करता है। कार्य तालिका 1200 गुणा 640 मिमी है और 1150 किलोग्राम तक वजन उठाती है। डायरेक्ट ड्राइव वाला शॉर्ट-नोज़ BT40 स्पिंडल 12,000 आरपीएम पर चलता है, जो 11/15/18.5 किलोवाट मोटर द्वारा संचालित होता है जो 118 एनएम का टॉर्क पैदा करता है। यदि आप मध्यम-से-बड़े सांचे, ऑटोमोटिव पार्ट्स, या सामान्य इंजीनियरिंग घटक बनाते हैं, तो यह मशीन आपकी दुकान के फर्श पर फिट बैठती है।
विशेष विवरण
|
पैरामीटर |
इकाई |
एचडी-वीएम116 |
|
मशीनिंग रेंज |
||
|
X-अक्ष यात्रा (बाएं-दाएं) |
मिमी |
1100 |
|
Y{{0}अक्ष यात्रा (सामने-पीछे) |
मिमी |
600 |
|
Z-अक्ष यात्रा (ऊपर-नीचे) |
मिमी |
600 |
|
स्पिंडल नोज से टेबल की सतह तक की दूरी |
मिमी |
200-800 |
|
धुरी केंद्र से स्तंभ गाइडवे सतह तक की दूरी |
मिमी |
674 |
|
कार्य तालिका विशिष्टताएँ |
||
|
कार्य तालिका का आकार (X*Y दिशा) |
मिमी |
1200×640 |
|
वर्कटेबल टी-स्लॉट आकार |
मिमी |
18T×6×90 |
|
अधिकतम. वर्कटेबल लोड |
किग्रा |
1150 |
|
धुरी विशिष्टताएँ |
||
|
धुरी शंकु |
विशेष. |
BT40 छोटी नाक φ160 |
|
स्पिंडल गति |
आरपीएम |
डायरेक्ट-ड्राइव 12000 |
|
स्पिंडल मोटर पावर - टॉर्क |
विशेष. |
11/15/18.5 किलोवाट - अधिकतम। टॉर्क 118 एनएम |
|
धुरी असर व्यवस्था |
विशेष. |
मैकेनिकल स्पिंडल: 7014×4 टुकड़े/सेट; बियरिंग आईडी 70 मिमी |
|
फ़ीड प्रणाली |
||
|
G00 रैपिड ट्रैवर्स (X/Y/Z अक्ष) |
मी/मिनट |
30/30/24 |
|
G01 कटिंग फ़ीड (X/Y/Z अक्ष) |
मी/मिनट |
0-10 |
|
तीन-अक्ष बॉलस्क्रू विशिष्टता |
मिमी |
JIS C3 वर्ग; 45×P10 |
|
तीन-अक्ष गाइडवे विशिष्टता |
विशेष. |
रोलर: X/Y/Z 45/45/45 प्रकार के रैखिक दिशानिर्देश; X/Z-अक्ष छह-स्लाइडर विन्यास |
|
तीन-अक्ष मोटर विशिष्टता (X/Y/Z अक्ष) |
विशेष. |
मिलियन-पल्स हाई{{1}रिज़ॉल्यूशन सर्वो मोटर; 0iMF: 3/3/3 किलोवाट; एम80: 3/3/3 किलोवाट |
|
उपकरण पत्रिका प्रणाली |
||
|
उपकरण पत्रिका क्षमता |
पीसी. |
टूल आर्म 24T (32T / 32T×2) टूल मैगजीन के साथ डिस्क - टाइप करें |
|
मशीन पैरामीटर्स |
||
|
स्थिति निर्धारण सटीकता |
मिमी |
जेआईएस: ±0.005 / कोई भी 300 मिमी यात्रा |
|
repeatability |
मिमी |
जेआईएस: ±0.003 / कोई भी 300 मिमी यात्रा |
|
कुल मिलाकर आयाम (चौड़ाई/गहराई/ऊंचाई) |
मिमी |
3300×3070×3120 |
|
लगभग। मशीन वजन |
t |
7.5 |
आवेदन का दायरा
बक्से जिनमें बमुश्किल छोटी मेजें फिट होती हैं। फ्लैट प्लेटों को पूर्ण समर्थन की आवश्यकता होती है। गहरी गुहिका आवास. अनियमित हिस्से जिन्हें अन्यत्र एकाधिक सेटअप की आवश्यकता होती है। उच्च-मिश्रण, उच्च-मात्रा मिलिंग, ड्रिलिंग, 3डी कंटूरिंग।

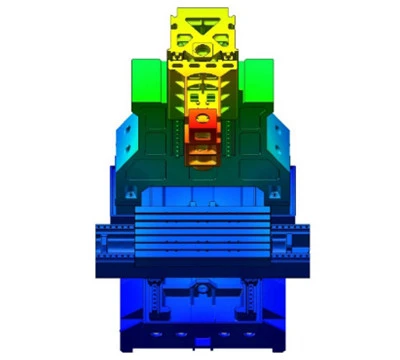

उपकरण निर्माण प्रक्रिया
मशीन डिलीवरी एवं साइट तैयारी
मशीन आने से पहले ग्राहक को कुछ काम पूरे करने होंगे। बिना किसी स्टील सुदृढीकरण के कम से कम 300 मिमी मोटी कंक्रीट नींव डालें। स्थापना क्षेत्र को कंपन स्रोतों और बड़े तापमान उतार-चढ़ाव से दूर रखें। तीन चरण 380V शक्ति और 100 माइक्रोन तक फ़िल्टर की गई स्वच्छ, सूखी संपीड़ित हवा प्रदान करें। यदि स्थानीय बिजली या वायु गुणवत्ता खराब है, तो वोल्टेज स्टेबलाइज़र और एयर ड्रायर की दृढ़ता से अनुशंसा की जाती है।
साइट पर प्रक्रिया
डिलीवरी के बाद, हमारे प्रतिनिधि और ग्राहक एक संयुक्त अनपैकिंग निरीक्षण करते हैं। इसके बाद ग्राहक रफ लेवलिंग और मैकेनिकल पोजिशनिंग करता है। उसके बाद, हमारे इंजीनियर कार्यभार संभालते हैं। हम मशीन को ठीक करते हैं, पूर्ण रेनिशॉ लेजर कैलिब्रेशन चलाते हैं, और साइट ऑपरेटर प्रशिक्षण का एक पूरा दिन प्रदान करते हैं। हम अपने इंजीनियरों की यात्रा और आवास को कवर करते हैं।
हमारे बारे में
होदाओ सीएनसी टेक्नोलॉजी सूज़ौ (30 म्यू) और अनहुई (40 म्यू) में दो विनिर्माण आधार संचालित करती है। कंपनी लागत प्रभावी, मांग उन्मुख मशीन टूल्स और व्यापक सेवा प्रदान करने के लिए उन्नत घरेलू और अंतर्राष्ट्रीय प्रौद्योगिकी को एकीकृत करती है। सभी मशीनें 12 महीने की वारंटी और आजीवन रखरखाव के साथ आती हैं। बिक्री उपरांत सेवा में तकनीकी सहायता और स्पेयर पार्ट्स की आपूर्ति शामिल है।
अक्सर पूछे जाने वाले प्रश्न
Q1. इस बहु-कार्यात्मक मशीन के लिए ऑपरेटरों को क्या प्रशिक्षण मिलता है?
उत्तर: ऑन-साइट प्रशिक्षण (स्थापना के एक दिन बाद) में बुनियादी संचालन और दैनिक रखरखाव शामिल है। हम यात्रा और आवास का भुगतान करते हैं। फ़ैक्टरी प्रशिक्षण (अनुबंध पर हस्ताक्षर करने के पांच दिन बाद तक) में सीएनसी प्रोग्रामिंग, दोष निदान और मशीन देखभाल शामिल है। ग्राहक यात्रा और आवास का भुगतान करता है। ग्राहक दोनों के लिए निःशुल्क कामकाजी दोपहर का भोजन प्रदान करता है।
Q2. इस आकार की मशीन पर वारंटी कैसे काम करती है?
उत्तर: आगमन तिथि से बारह महीने। विनिर्माण दोषों के लिए निःशुल्क मरम्मत। उपयोगकर्ता द्वारा उत्पन्न क्षति (दुर्घटना, अनुचित उपयोग, अनधिकृत संशोधन) के लिए सशुल्क मरम्मत की आवश्यकता होती है। वारंटी के बाद, स्पेयर पार्ट्स और श्रम शुल्क के साथ सेवा जारी रहती है। आजीवन रखरखाव सहायता। पूरा भुगतान चुकाए जाने तक स्वामित्व हमारे पास रहेगा।
Q3. मानक डायरेक्ट ड्राइव से परे कौन से स्पिंडल विकल्प मौजूद हैं?
उत्तर: कोई नहीं. HD‑VM116 केवल 12,000 आरपीएम पर शॉर्ट‑नोज़ BT40 डायरेक्ट ड्राइव के साथ आता है। बेल्ट-चालित और मोटर स्पिंडल विकल्प उपलब्ध नहीं हैं। 11/15/18.5 किलोवाट मोटर के साथ टॉर्क आउटपुट 118 एनएम तय किया गया है। HSK‑A63 टेपर की पेशकश नहीं की गई है। यह उन ग्राहकों के लिए चयन को सरल बनाता है जो पहले से ही जानते हैं कि उन्हें बड़े कार्य लिफाफे और भारी भार क्षमता की आवश्यकता है, न कि उच्च स्पिंडल गति की।
